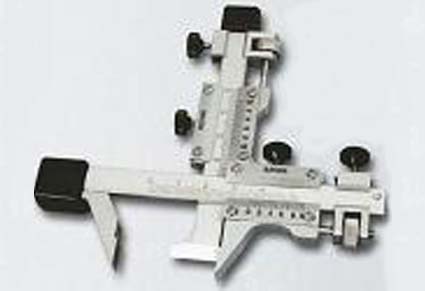

Штангензубомер с нониусами ШЗН-18, ШЗН-40 применяется для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11-й и 12-й степеней точности ГОСТ 1643-81 по постоянной хорде или по хорде делительной окружности.

В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка.

На штанге и выcотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке.

Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты.

Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование.

Oстальные поверхности штангензубомера имеют блестящее хромовое покрытие.

Изготавливаются по ТУ 2-034-773-89.
