 Линейные опоры качения (ЛОК) – один из самых компактных вариантов компонентов систем линейного перемещения, обладающий наилучшими показателями грузоподъемности.

Использование линейных опор качения позволяет получить стабильные и плавные линейные перемещения.

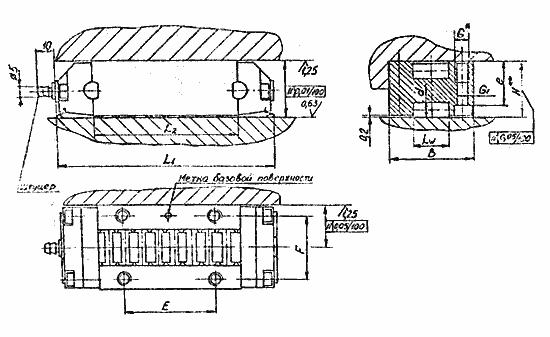

Конструкция линейных опор качения показана на схеме. Ролики перемещаются по прецизионно обработанной дорожке качения, расположенной на базовой плите. Во время работы корпус линейной опоры качения неподвижен, в то время как ролики, несущие нагрузку, перемещаются.

Цена: 2500 грн.
Дополнительная информация по телефону:
(0562)  344-359

Технические характеристики

Допуск на ширину опоры, мкм 20
Колебания монтажной высоты опорыпри перемещении, мкм, не более 2,5
Максимальна скорость перемещения опоры, м/мин 25
Гарантированная величина пробега (ресурс) при максимальной нагрузке и максимальной скорости перемещения, км 100
Допустимый диапазон рабочих температур, °С -30...+90



Линейные опоры качения ЛОК, подшипники, направляющие



Основные параметры и размеры


 ЛОК19Л ЛОК19Т ЛОК26Л ЛОК26Т ЛОК38Л ЛОК38Т
Масса, кг 0,16 0,27 0,53 0,70 1,27 2,28
Высота Н-0,015, мм 19 19 26 26 38 38
Ширина опоры В-0,02, мм 27 27 40 40 52 52
Длина опоры L1, мм 75 111 108 132 133 206
Длина корпуса L2, мм 44 78 68 92 84 158
Длина ролика Lw, мм 10 10 17 17 20 20
Диаметр ролика d, мм 5 5 7 7 10 10
Расстояние между осями крепежных отверстий:





по длине Е±0,1, мм 25,5 50 44 68 51 102
по ширине Р±0,1, мм 20,6 20,6 30 30 41 41
Резьба в крепежных отверстиях (для исполнения А), мм М4 М4 М6 М6 М8 М8
Диаметр крепежных отверстий, мм 3,6 3,6 4,8 4,8 6,8 6,8
Глубина отверстий е, мм 15 15 11 11 32 32
Длина резьбы, g мм 8 8 11 11 16 16
Грузоподъемность, кН 42 68 95 122 179 305
