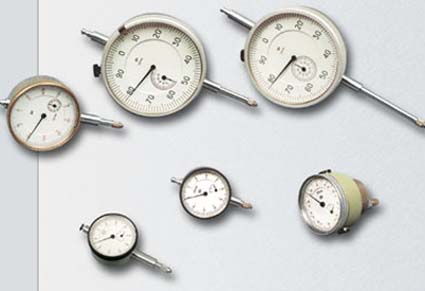

Индикаторы часового типа ИЧ-02, ИТ-02, ИЧ-05, ИЧ-10, ИЧ-25, ИЧ-50

Индикаторы часового типа ИЧ-02, ИТ-02, ИЧ-05, ИЧ-10, ИЧ-25, ИЧ-50

Индикатор часового типа ИЧ 02, ИТ02, ИЧ05, ИЧ10, ИЧ25, ИЧ50 предназначены для измерения линейных размеров, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Индикаторы с диапазоном измерения 0-2 мм выпускаются в двух исполнениях:

· ИЧ - с перемещением измерительного стрежня параллельно шкале;

· ИТ - с перемещением измерительного стержня перпендикулярно шкале.

Крепят индикаторы либо за присоединительную гильзу диам. 8h7, либо за ушко толщиной 5 мм с присоединительным отверстием диам. 5 мм.

Изготавливаются по ГОСТ 577-68;

ИЧ50 - по ТУ 2-034-611-84.

Цена: от 244 грн
Дополнительная информация по телефону:
(0562)  344-359

Технические характеристики



  ИЧ 02 ИТ 02 ИЧ 05 ИЧ 10 ИЧ 25 ИЧ 50
Диапазон измерений, мм 0-2 0-2 0-5 0-10 0-25 0-50
Класс точности 0 1 0 1 0 1 0 1 0 1 0 1
Наибольшая разность погрешностей индикатора, мкм, в пределах:
      0,1 мм на любом участке диапазона измерения  4 6 4 6 4 6 4 6 4 6 10 10
      1 мм на любом участке диапазона измерения 8 10 8 10 8 10 8 10 8 10 15 15
      всего диапазона измерения 10 12 10 12 12 16 15 20 22 30 25 40
Вариации показаний, мкм, не более 2 3 2 3 2 3 2 3 5 6 5
Размах показаний, мкм, не более  3 3 3 3 5 6 5
Наибольшее измерительное усилие при прямом ходе, Н  1,5 1,5 1,5 1,5 3 3
Колебание измерительного усилия при прямом или обратном ходе, Н, не более  0,4 0,4 0,5 0,6 1,5 1,8
Колебание измерительного усилия при изменении направления движения измерительного стержня, Н, не более  0,5 0,5 0,5 0,5 1 1
Габаритные размеры, мм, не более 75x42x23 63x46x42 86x42x23 108x56x24 159x85x51 193x84x53

Прайс-лист

Наименование Типоразмер Цена, грн с учетом НДС
рычажно- зубчатый ГОСТ 5584-75 ИРБ 720,00
рычажно- зубчатый спец.   ИРТ 1040,00
часового типа ГОСТ 577-68   1-ИЧТ 1190,00
  2-ИЧТ 1240,00
  3-ИЧТ 3350,00
часового типа ИЧ-05  ГОСТ 577-68 б/уш. кл.1 294,00
часового типа ИЧ-10  ГОСТ 577-68 с/уш. кл.1 260,00
  б/уш. кл.0  278,00
  б/уш. кл.1 244,00
  с уш. кл.0 297,00
часового типа ИЧ-25  ГОСТ 577-68
от 1724,00
часового типа ИЧ-50  ТУ 2.034-611-84   от 1852,00







Скачать прайс-лист
